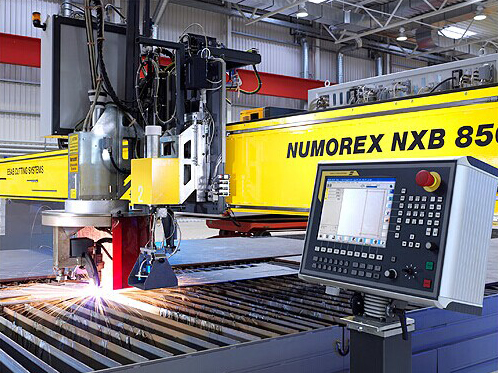

NUMOREX™

名称:NUMOREX™
详细信息 :

我们 NUMOREX™ 是高性能和多功能的有效结合。它可作为等离子切割机、氧燃气切割机或两者相结合的切割机使用。

即使在最恶劣的条件下,它都能确保高效率的工作。例如可同时、同向或镜像进行多达12个部件的氧燃气切割任务。

具有高加速度的驱动系统为达到最佳效果提供保障,即使针对最小轮廓的处理。

无论配备划线工具、火焰割炬或是等离子割炬:

NUMOREX™ 的主要优势在于在其极高的自动化程度。

优势:

· 可同时进行镜像或同向氧燃气(火焰)切割,多达12个零件。每个工作站都可以集成最先进的自动化设备

· 基于电容的高度控制,自动确保板材与割炬之间有稳定的间距,从而保证高切割质量· 独立的自动点火装置,避免了人工点火。

· 每个割炬一套电磁阀,可以根据需要的割炬数量打开/关闭电磁阀,自动减少气体的消耗

· 自动点火检测确保了极高的安全性,因此无需进行持续监测· 最多5次的自动点火

· 自动化的火焰切割设置和监控确保了高品质的切割· 不同的氧燃气(火焰)坡口切割装置可以切割出 V型, Y型, K型 和 X型的坡口,坡口角度从 -45° 到 +45° ,角度公差在1°之内。切割高度取决于一个高度敏感的传感器。

· 切割高度由一个反馈触角来探测, 通过提供了精确的坡口高度控制,确保了切割误差在+ / - 0,3毫米之内。完美的切割线及准确的坡口角度大大缩短了用户在焊接作业中所需的时间

· 可配置不同的等离子坡口装置。NUMOREX™ 对所有导电材料的坡口切割范围在-45 °到+45 °。由于等离子坡口装置具有无限旋转的切割头,因此其切割各种形状的速度比氧燃气(火焰)切割更快捷。原料在被切割的同时进行了坡口处理,避免了人工处理。

NUMOREX™ 可配置以下组件:

· 水下等离子设备 - 减少油烟,噪声,紫外线排放量。

· 干式等离子切割 - 更高生产力。

· 精细等离子切割 - 可达到近乎激光的切割质量等离子切割系统可以集成一个高达 720 安培切割电流的等离子电源,使得切割更快速,即使切割更厚的板材。NUMOREX™ 可配备自动气体控制装置,气体的选择和设置由 NCE 控制器直接调整和设定。 此功能将为您节省更多时间和金钱。其他可能配置的组件:

· 高新技术等离子割炬箱:这一设计使所有创新的等离子技术可以立即集成到该系统中。等离子箱不仅使用简便,而且还提供了具有最新技术、智能化、全自动的高度控制和碰撞保护

· 标记工具: 在切割前通过全自动模式对字符,参考点,条形码或折线进行标记可大大简化生产过程。 NUMOREX™ 适用于所有可用的标记方式,如喷粉,冲打,等离子弧划线和喷墨。NCE 数控系统控制标记序列, 它可以设置切割工具与标记工具之间的偏移量。

NUMOREX™ 是专为高性能极端负载条件下运行而设计的。它具有一个精密齿轮齿条横向驱动,无反冲变速箱,交流伺服电机和伺服放大器。四个坚硬的超大钢轮 (每侧两个)承受机器的重量,以确保机器的顺利运转。拥有高加速度的驱动系统给机器带来了最优异的表现,尤其是在小零件加工和小孔切割方面凸显了它的优势。

NUMOREX™ - 高性能和多功能的完美结合!

NUMOREX™ 6000 6500 7000 7500 8000 8500
轨道宽度mm 6000 6500 7000 7500 8000 8000
推荐板面宽度mm 所以形式
机器宽度mm 7000 7500 8000 8500 9000 9500
切割长度mm 可变
切割工艺 等离子,火焰
等离子技术
切割厚度 mm, 1) 最大60
割炬数量 1-4
火焰技术
切割厚度mm Max. 200/300
钻孔mm 1x150,4x100
割炬数量 1-12
燃气 乙炔,丙烷,天然气,混合燃料气体
最快定位速度mm/min 24000/40000
机器长度mm,不含平台 4000
机器高度mm 3750
工件,工作台高度mm 700
电压 3x400 V/ 50/60 Hz
功耗,2) 最大至 20 KVA

1) 取决于等离子系统

2) 取决于设备
