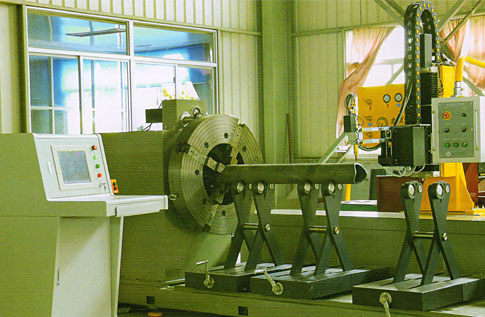

XLG系列数控相贯线切割机

XLG系列数控相贯线切割机

详细信息 :

数控相贯线切割机是用于切割圆管端面、圆管与平面相交面、及各种圆管与圆管、圆管与球面、圆管与曲面相贯的面。它是由五轴数字控制系统控制整个机器的运动轨迹.实现了管子相贯线切割,数控控制采用工业计算机控制,全数字化。具有稳定性及可靠性。本公司根据管子不同的传动方式,分别设计了XLG系列卡盘式和XMG系列摩擦盘式来满足不同客户的要求。

主要规格技术性能:

切割管径: 60-600mm(可根据客户要求订做)

工件长度:≤6000mm

工件椭圆度:≤2%切割速度:100-750mm/min

移动速度:6000mm/min

割炬摆动角度:≤45°

控制轴数:5轴

(a)x轴:工件旋转轴〔无级调速)

(b) Y轴:小车沿工件轴向移动轴

(c) Z轴:割炬轴向摆动轴

(d) W轴:割炬径向摆动轴

(e) U轴:割炬小车垂直升降轴

可根据用户要求增加到6轴.即增加P轴割炬升降轴,割炬最大摆动角度为60度

钢管能通过的主轴孔径: ≤260mm

最大行程:

Y向:6000mm(可根据用户要求加长)

U向:325mm
