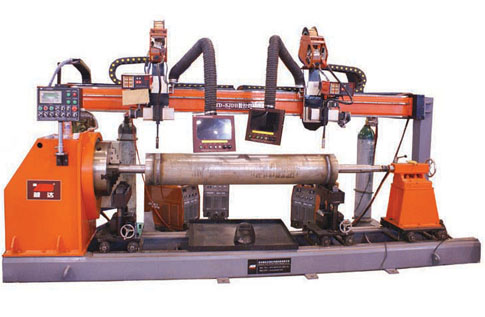

该堆焊专机主要包括动力头箱体、机架、升降托辊、立柱、横梁、滑板(包括焊枪横向、垂直和前后调整机构)、观察控制面板和电气控制系统等

1.动力头箱体;动力头箱体是工件旋转的驱动系统，采用箱型机构拼焊而成，刚性好，整个驱动系统内置，外型美观

2工件装卡便用三爪自定心卡盘，工件定位精度高、装卸方便

3焊接龙门:焊接龙门是焊接系统的载体，采用型材拼焊而成.龙门结构设计强度高。稳定性好。

4在气保悍焊枪微调机构前端安装有焊接摆动器

5.龙门架导轨为三角形导轨，使用寿命长，精度高，

6.机架为钢板组焊结构，经刨、铣成型，强度高，使用寿命长

7.升降托辊:由于工件直径变化的范围大.两组托滚组件的中心距是可以调节的，同时升降的高度也可以调整以适应不同直径工件的支撑需要

8.在焊枪前面安装有遮光罩主要由滤光镜片和移动挡板构成，可通过遮护罩防止对人眼睛的伤害

9.托板水平运行采用伺服电机驱动，焊接完毕可快速返程速，节约工时，进一步提高工作效率

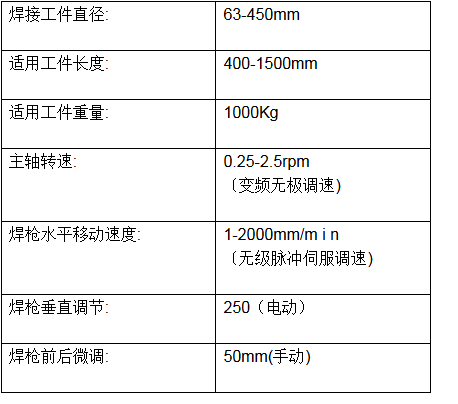

技术参数：
